凸透镜成像小应用
功能说明：
用户可调节 物距（u） 和 焦距（f）
实时显示：
成像公式计算结果（像距 v）
像的性质：实像/虚像、放大/缩小/等大、正立/倒立
动态光路图（简化版，用 Canvas 绘制）
支持常见成像情况（u > 2f, u = 2f, f < u < 2f, u = f, u < f）
<!DOCTYPE html>
<html>
<head>
<meta charset="UTF-8" />
<title>凸透镜成像模拟器</title>
<style>
body {
font-family: "Microsoft YaHei", sans-serif;
text-align: center;
background-color: #f0f8ff;
padding: 20px;
}
h1 {
color: #0066cc;
}
.container {
max-width: 800px;
margin: 0 auto;
background: white;
padding: 20px;
border-radius: 10px;
box-shadow: 0 0 10px rgba(0,0,0,0.1);
}
canvas {
border: 1px solid #ccc;
margin: 15px 0;
background-color: #fff;
}
.controls {
margin: 15px 0;
}
label {
display: inline-block;
width: 120px;
text-align: right;
margin-right: 10px;
}
input[type="range"] {
width: 300px;
}
.result {
margin-top: 15px;
padding: 10px;
background-color: #e6f2ff;
border-radius: 5px;
font-weight: bold;
}
</style>
</head>
<body>
<div>

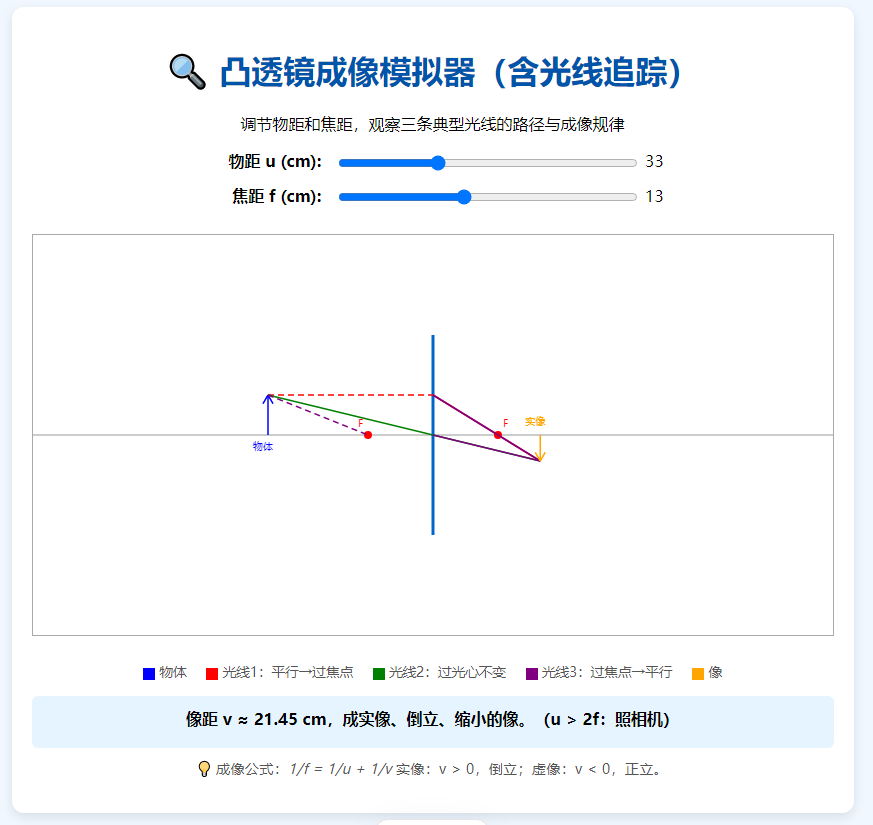

<h1>🔍 凸透镜成像模拟器</h1>
<p>调节物距和焦距，观察成像规律</p>
<div>
<label for="uSlider">物距 u (cm):</label>
<input type="range" id="uSlider" min="1" max="100" value="30" />
<span id="uValue">30</span>
</div>
<div>
<label for="fSlider">焦距 f (cm):</label>
<input type="range" id="fSlider" min="1" max="30" value="10" />
<span id="fValue">10</span>
</div>
<canvas id="lensCanvas" width="600" height="300"></canvas>
<div id="resultBox">
正在计算成像结果...
</div>
<p style="font-size: 0.9em; color: #666;">
💡 提示：<br>
实像：可在光屏上呈现，倒立；虚像：不能呈现在光屏上，正立。<br>
成像公式：1/f = 1/u + 1/v
</p>
</div>
<script>
const canvas = document.getElementById('lensCanvas');
const ctx = canvas.getContext('2d');
const uSlider = document.getElementById('uSlider');
const fSlider = document.getElementById('fSlider');
const uValue = document.getElementById('uValue');
const fValue = document.getElementById('fValue');
const resultBox = document.getElementById('resultBox');
// 初始值
let u = parseFloat(uSlider.value);
let f = parseFloat(fSlider.value);
// 更新显示
function update() {
u = parseFloat(uSlider.value);
f = parseFloat(fSlider.value);
uValue.textContent = u;
fValue.textContent = f;
drawLens();
calculateImage();
}
// 绘制简化的光路图
function drawLens() {
ctx.clearRect(0, 0, canvas.width, canvas.height);
const centerX = canvas.width / 2;
const centerY = canvas.height / 2;
const scale = 5; // 1cm = 5px
// 画主光轴
ctx.beginPath();
ctx.moveTo(0, centerY);
ctx.lineTo(canvas.width, centerY);
ctx.strokeStyle = '#999';
ctx.stroke();
// 画透镜（竖线）
ctx.beginPath();
ctx.moveTo(centerX, centerY - 80);
ctx.lineTo(centerX, centerY + 80);
ctx.strokeStyle = '#0066cc';
ctx.lineWidth = 3;
ctx.stroke();
ctx.lineWidth = 1;
// 画焦点 F（左右各一个）
const fPx = f * scale;
ctx.beginPath();
ctx.arc(centerX - fPx, centerY, 3, 0, Math.PI * 2);
ctx.arc(centerX + fPx, centerY, 3, 0, Math.PI * 2);
ctx.fillStyle = 'red';
ctx.fill();
ctx.fillText('F', centerX - fPx - 10, centerY - 5);
ctx.fillText('F', centerX + fPx + 5, centerY - 5);
// 画物体（箭头，在左侧）
const uPx = u * scale;
const objX = centerX - uPx;
if (objX > 0) {
drawArrow(ctx, objX, centerY, objX, centerY - 40, 'blue');
ctx.fillText('物体', objX - 15, centerY + 15);
}
// 计算像距 v
let v;
if (u === f) {
// 平行光，不成像
resultBox.innerHTML = '物体位于焦点，光线平行，<b>不成像</b>。';
return;
} else {
v = 1 / (1/f - 1/u); // 透镜公式：1/f = 1/u + 1/v → v = 1/(1/f - 1/u)
}
// 画像（根据 v 的正负判断位置）
if (v > 0) {
// 实像，在右侧
const imgX = centerX + v * scale;
const imgHeight = (v / u) * 40; // 放大率 = |v/u|
drawArrow(ctx, imgX, centerY, imgX, centerY + imgHeight, 'green');
ctx.fillText('实像', imgX - 15, centerY - 10);
} else if (v < 0) {
// 虚像，在左侧（同侧）
const imgX = centerX + v * scale; // v 为负，所以 imgX < centerX
const imgHeight = Math.abs(v / u) * 40;
drawArrow(ctx, imgX, centerY, imgX, centerY - imgHeight, 'purple', true);
ctx.fillText('虚像', imgX - 15, centerY + 15);
}
}
// 画箭头函数
function drawArrow(context, fromX, fromY, toX, toY, color, dashed = false) {
context.beginPath();
if (dashed) {
context.setLineDash([5, 5]);
} else {
context.setLineDash([]);
}
context.moveTo(fromX, fromY);
context.lineTo(toX, toY);
context.strokeStyle = color;
context.stroke();
// 箭头头
const angle = Math.atan2(toY - fromY, toX - fromX);
const headLen = 10;
context.beginPath();
context.moveTo(toX, toY);
context.lineTo(
toX - headLen * Math.cos(angle - Math.PI / 6),
toY - headLen * Math.sin(angle - Math.PI / 6)
);
context.moveTo(toX, toY);
context.lineTo(
toX - headLen * Math.cos(angle + Math.PI / 6),
toY - headLen * Math.sin(angle + Math.PI / 6)
);
context.strokeStyle = color;
context.stroke();
context.setLineDash([]);
}
// 计算并显示成像性质
function calculateImage() {
if (u === f) {
resultBox.innerHTML = '物体位于焦点，光线平行，<b>不成像</b>。';
return;
}
const v = 1 / (1/f - 1/u);
const magnification = Math.abs(v / u);
let type, size, orientation;
if (v > 0) {
type = '实像';
orientation = '倒立';
} else {
type = '虚像';
orientation = '正立';
}
if (magnification > 1) {
size = '放大';
} else if (magnification < 1) {
size = '缩小';
} else {
size = '等大';
}
let summary = `像距 v ≈ ${v.toFixed(2)} cm，成<b>${type}</b>、<b>${orientation}</b>、<b>${size}</b>的像。`;
// 补充典型情况说明
if (u > 2 * f) {
summary += '（u > 2f：照相机原理）';
} else if (u === 2 * f) {
summary += '（u = 2f：等大实像）';
} else if (u > f && u < 2 * f) {
summary += '（f < u < 2f：投影仪原理）';
} else if (u < f) {
summary += '（u < f：放大镜原理）';
}
resultBox.innerHTML = summary;
}
// 绑定事件
uSlider.addEventListener('input', update);
fSlider.addEventListener('input', update);
// 初始化
update();
</script>
</body>
</html>
